一、工作原理
谷物經清選后,由提升機送至谷物干燥機儲糧段,由料位器自動控制上糧,糧食在干燥機內運行方向與 熱風(冷風)流動方向成混流,實現預熱、干燥、緩蘇、干燥、冷卻的整個過程,排糧采用無級調速,可以 隨意控制產量和降水幅度,從而達到理想的干燥效果,最后由排糧機送出。
二、使用范圍
適用于糧食、玉米、水稻、大豆、小麥、淀粉、制藥、飼 料、制酒、油菜籽等行業的谷物干燥作業。

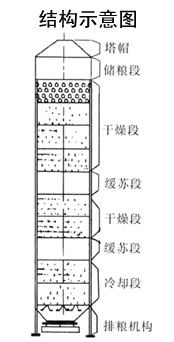

主塔結構:由儲糧段、干燥段、緩蘇段、干燥段、緩蘇 段、 冷卻段、排糧機構組成。
三、特點
高效、節能、安全、可靠;干燥產品優質均勻,無污染, 可調性好,占地面積?。徊僮?、維修、運輸方便;風溫自動數 字顯示,料位自動控制,積木結構,水分自動數字顯示。
四、TZH型系列糧食干燥機典型工藝流程圖
1.料斗 2.皮帶輸送機 3.篩分機 4.除塵器 5.風量調節器 6.風機 7.提升機 8.前儲倉 9.皮帶輸送機 10.提升機 11.干燥機 12.冷風機 13.風量調節器 14.皮帶輸送機 15.提升機 16.后儲倉 17.熱風爐 18.熱風機 19.風量調節器 20.風量調節器 21.引風機 |
五、技術參數表
說明:
1.表中參數均以烘干玉米為準;
2.表中所給裝機容量,視配套而定,小時耗煤量,隨降水幅度及實際條件而波動;
3.表中耗煤為標準煤;
4.根據用戶需求,本公司可為用戶提供各種規格型號的糧食(種子)干燥機成套系統產品
型號 | TZH-120 | TZH-150 | TZH-200 | TZH-250 | TZH-300 | TZH-400 | TZH-500 |
處理量t/d | 120 | 150 | 200 | 250 | 300 | 400 | 500 |
裝機容量 | 70.3 | 77.3 | 114.3 | 142.2 | 172.2 | 208.7 | 220.7 |
降水幅度% | 12-14 | ||||||
熱風溫度℃ | <120可調整 | ||||||
耗煤量kg/h(標煤) | 228 | 285 | 342 | 452 | 570 | 684 | 912 |
主塔外形尺寸m×m×m | 4.2*3.1*14 | 4.2*3.1.15 | 4.2*3.1*17 | 4.2*3.1*19 | 4.2*3.1*21 | 4.2*3.1*24 | 4.2*3.1*23 |
主塔高度m | 14 | 15 | 17 | 19 | 21 | 24 | 23 |
