  • 商品名稱:WRF型系列燃煤熱風爐
  • 商品編號:03
  • 上架時間:2012-02-01
  • 瀏覽次數:8435

一、特點
1、熱效率高,整體效率≥75%。
2、機械化程度高,運行穩定,操作方便。
3、對煤種的適應能力強,可使用發熱值4500千卡/千克以上的多種煤。
4、對烘干機適應能力強,可與橫流、混流、順逆流烘干機等各種烘干設備、取暖設施配套使用。
5、投資小,運行費用低。
6、使用壽命長,主機使用壽命≥10年,換熱器≥5年。

二、主要參數及配套表

型號適用
煤種
適用
煤種
換熱器
入口煙溫
熱風器
出口風溫
排煙
溫度
鼓風機引風機除渣機
(直段長度)
上煤機
WZL-5
(120)
Ⅱ;Ⅲ

煙煤
5×103MJ/h
(120×104Kcal/h)
≤800℃≤120℃≤200℃4-72;No3.6A
P=3KW
Y5-47;5.0C
P=7.5KW
不配置
除渣機
不配置
上煤機
WZL-7.5
(180)
7.5×103MJ/h
(180×104Kcal/h)
4-72;No4.0A
P=3KW
Y5-47;5.0C
P=15KW
3000mm自制通用
QRS傾斜
式上煤機
WZL-10
(240)
10×103MJ/h
(240×104Kcal/h)
4-72;No4.0A
P=5.5KW
Y5-47;6C
P=22KW
3000mm
WZL-12.5
(300)
12.5×103MJ/h
(300×104Kcal/h)
4-72;No4.5A
P=7.5KW
Y5-47;8.0C
P=22KW
3000mm
WZL-15
(360)
15×103MJ/h
(360×104Kcal/h)
4-72;No4.5A
P=7.5KW
Y5-47;9.0C
P=30KW
3000mm
WZL-17.5
(420)
17.5×103MJ/h
(120×104Kcal/h)
4-72;No5A
P=15KW
Y5-47;9.0C
P=37KW
3000mm
WZL-20
(480)
20×103MJ/h
(480×104Kcal/h)
4-72;No5.0A
P=15KW
Y5-47;10C
P=37KW
3000mm
WZL-25
(600)
25×103MJ/h
(600×104Kcal/h)
4-72;No6.0A
P=15KW
Y5-47;10C
P=45KW
3400mm

注:1、出渣機的形式為“單鏈刮板出渣機”。2、出渣機的型號:外購為DGZ;自制為LSC型。

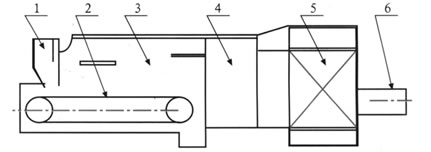

三、結構圖

  1. 煤斗
  2. 鏈條爐
  3. 燃燒室
  4. 沉降室
  5. 換熱室
  6. 熱風出口
?
