一、工作原理

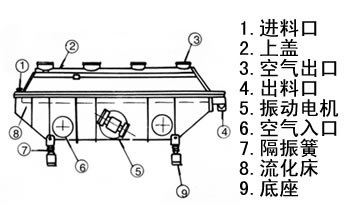

所謂振動流化床就是在普通流化床的基礎上施加振動而成。振動流化床干燥機是由振動電機產生激振力使機器振動，被處理物料就是在這給定方向的激振力的作用下跳躍前進，同時流化床底部輸入的熱風使物料處于流化狀態。物料與熱風充分接觸，從而達到理想的干燥效果。
二、主要技術參數
1. 工作振幅為0~3.2mm
2. 工作頻率差為±0.3Hz
3. 主機噪聲：當流化床的分布板，小于或等于 2.7m2時，噪聲不大于80dB，大于2.7m2時，噪聲不大于85dB
4. 電機表面溫升：當主機空運轉4小時，不大于60℃
5.干燥強度：當對粒度為1.6~3.5mm的石英砂，在規定條件下試驗時，干燥強度不低于40kgH2O/hm2
三、特點
△液態化均勻穩定，無死床和吹穿現象，可以獲得均勻的干燥（冷卻）的制品。
△振動源為振動電機，運轉平穩、維修方便、噪音低、設備壽命長。
△可調性好，料層厚度和物料在機內停留時間以及機器的振幅變更可以在設計范圍內實現無級調整。
△適應面寬，對不同比重、粒度、含水量、含水形式的物料均能適用。
△對物料表面損傷小，可用于易碎物料的干燥，物料顆粒不規則亦不影響工作效果。
△作業環境清潔，可連續作業。
△加熱方式為直接加熱，熱效率高，節能效果好，比一般干燥裝置節能30%~60%
| 型號 GZQ | 3×30 | 3×45 | 6×45 |
| 整機外型尺寸 | 3505×890×1828 | 5005×1116×1828 | 5005×1316×1939 |
| 流化床尺寸 | 3000×272×150 | 4500×272×150 | 4500×558×150 |
| 機器重量 | 1240 | 1570 | 1960 |
| 型號 GZQ | 6×60 | 9×60 | |
| 整機外型尺寸 | 6510×1452×1950 | 6510×2000×2120 | |
| 流化床尺寸 | 6000×558×150 | 6000×864×150 | |
| 機器重量 | 2744 | 3360 |
| 型號 GZR | 9×75 | 12×75 | 15×75 |
| 整機外型尺寸 | 8020×2100×2160 | 8020×2400×2742 | 8120×2636×2940 |
| 流化床尺寸 | 7485×864×150 | 7485×1160×150 | 7485×1458×150 |
| 機器重量 | 4032 | 5455 | 6225 |
五、用途及實例
該產品是采用振動流態化原理設計的新型干燥設備，具有高效節能、性能優良等特點，適用于化工、制藥、輕工以及食品、種籽、飲料、礦渣、酒精、火柴、復合肥等各行業的粉狀、顆粒狀物的干燥、冷卻等作業。
典型物料的干燥情況舉例
| 物料名稱 | 物料狀態 | 干前水份% | 干后水份% | 8.1小時處理量kg/h |
| 檸檬酸 | 晶粒 | 5 | 0.5 | 200-2000 |
| 味精 | 粉狀 | 5 | 0.3 | 300-1000 |
| 味精 | 顆粒 | 5 | 0.2 | 350-1500 |
| 硼酸 | 顆粒 | 5 | 0.3 | 500-5000 |
| 硼砂 | 顆粒 | 8 | 0.2 | 300-1600 |
| 硝銨 | 顆粒 | 2.35 | 0.1 | 400-2000 |
| 硫銨 | 顆粒 | 3.01 | 0.28 | 800-400 |
| 氯化銨 | 顆粒 | 4 | 0.1 | 600-60000 |
| 草酸 | 顆粒 | 6.2 | 0.1 | 500-3500 |
| 糖精鈉 | 顆粒 | 17 | 14.3 | 350-2000 |
| 芒硝 | 顆粒 | 3.6 | 0.02 | 700-7000 |
| 纖維素 | 絮狀 | 35 | 3.6 | 80-400 |
| 有機復合肥 | 球狀 | 10.5 | 5.5 | 500-3500 |
| 高錳酸鉀 | 顆粒 | 5 | 0.1 | 500-2500 |
| 白炭黑 | 膏狀 | 78.6 | 11.8 | 80-500 |
| 豆粕 | 片狀 | 16.8 | 12.5 | 1000-12000 |
| 豆瓣 | 片狀 | 13 | 10 | 1200-8000 |
| 芝麻仁 | 粒狀 | 17.6 | 3.9 | 80-500 |
| 亞麻屑 | 片狀 | 14.8 | 2.2 | 160-2000 |
| 活性炭 | 粒狀 | 40 | 6.8 | 120-620 |
| 茶葉 | 條狀 | 11.5 | 7.4 | 300-3000 |
| 酒糟 | 粒狀 | 56 | 10.5 | 50-1000 |
| 壓裂砂 | 顆粒 | 10 | 0.1 | 900-4500 |
| 塑料白球 | 晶粒 | 12 | 0.1 | 150-800 |
| 硫脲 | 晶粒 | 5 | 0.3 | 200-1000 |
| 二氧化硫脲 | 晶粒 | 5 | 0.04 | 150-1000 |
| 磷酸氫鈣 | 晶粒 | 24 | 1 | 100-800 |
| 飼料酵母 | 顆粒 | 36.26 | 10 | 450-2000 |
| 硫酸鹽 | 晶粒 | 5 | 1 | 500-2500 |
| 火柴桿 | 條狀 | 45.6 | 8.1 | 200-1000 |
